包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样

2018-05-09 16:39:03
2871

包装魔术师CAD此次更新,增加了pdf矢量盒型置入功能

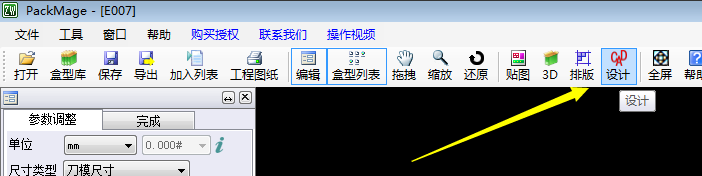

打开包装魔术师CAD,进入“设计”功能

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



在面板中,菜单栏选择“文件”->“置入”

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样

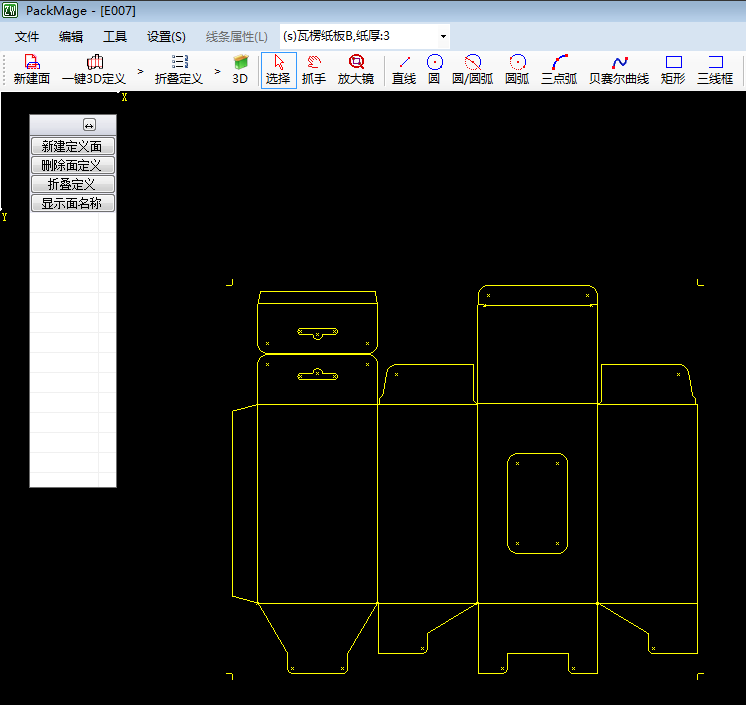

在弹出的对话框中选择含有盒型矢量的pdf文件,并打开

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样

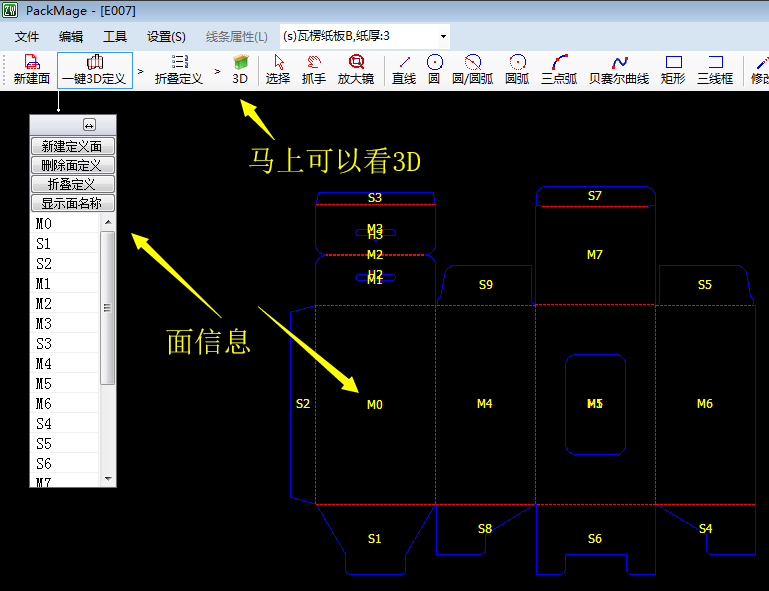

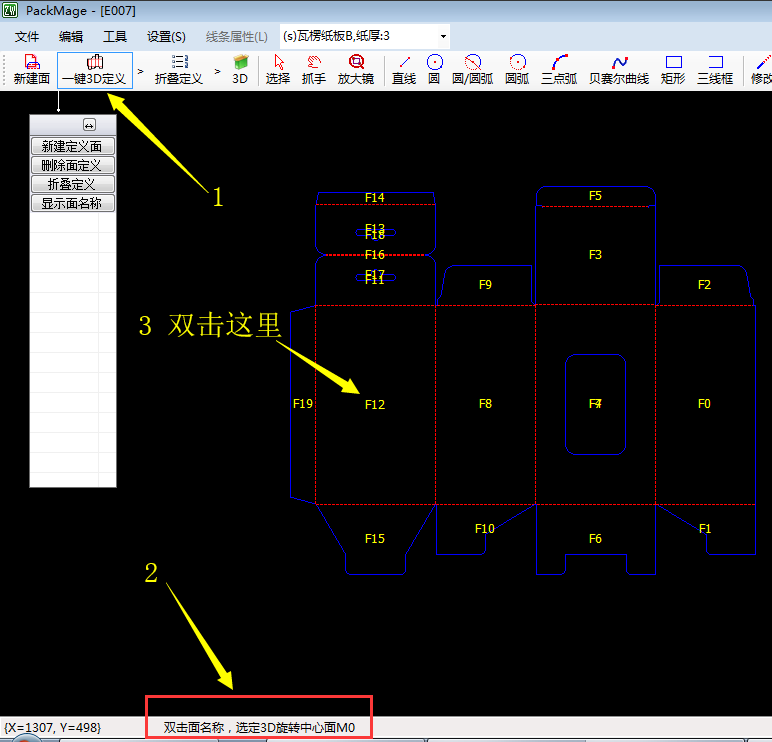

去除多余线条,并勾选设置折线(虚线)后,点击上方工具栏的“一键3D定义”功能,便能马上看到盒子的3D打样效果了

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样







有时候导入的pdf矢量盒型,在查看3D打样时可能出现缺少面的情况

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样

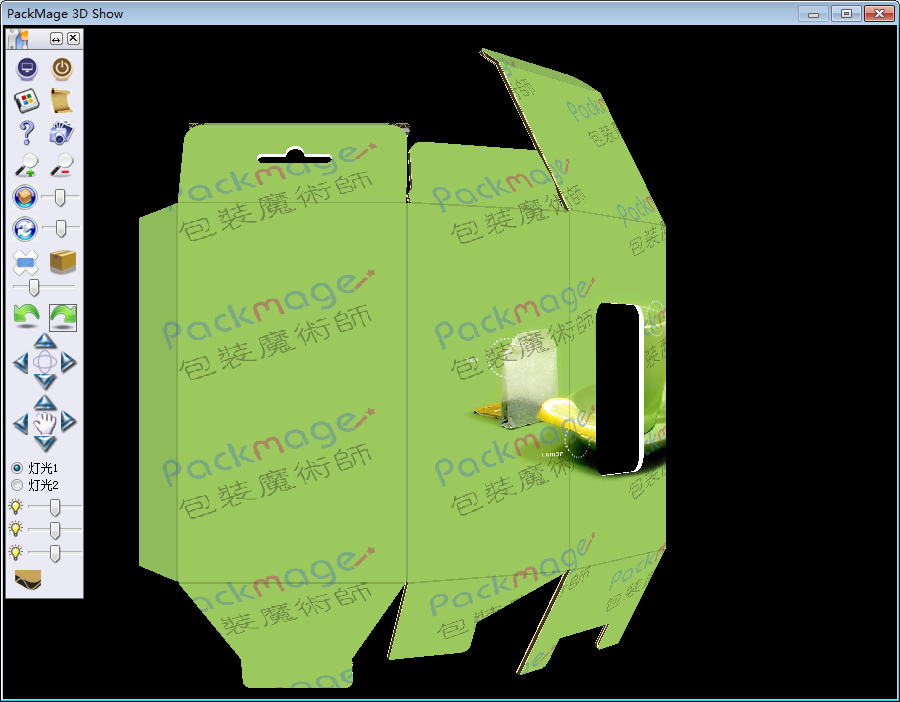

譬如这个导入的pdf盒子,我们可以看到是S5面丢失了

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



在面列表中选中S5面,面所包含的线条便会高亮显示

(根据经验,通常出现问题的,都是一些导圆角的地方)

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



放大该处,可以看到线条交叉错乱没对到同一个点上,导致3D上形成细小的面

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



调整后

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样



重新“一键3D定义”

即刻正常显示3D打样了

包装魔术师CAD更新PDF矢量盒型导入,一键看3D打样
